機床設計：
整 機：整機采用動工作臺龍門式結構。床身固定，工作臺在床身上作X向移動。滑枕在滑座上作Z向移動。滑座連同滑枕在龍門橫梁上作Y向移動。X、Y、Z軸配備重載線軌。主軸組件置于滑枕下端。整機布局合理，外形美觀，操作方便。
主 軸：采用高速主軸單元，主軸采用BT40規格。
刀 庫：刀庫采用圓盤式刀庫，質量可靠，性能穩定。（選配）
驅 動：三軸電機與高精度滾珠絲杠采用直聯驅動的方式，滾珠絲杠經過預拉伸安裝，提高傳動剛性及定位精度。
機床所有零部件加工、裝配成品質量符合產品圖紙及相關技術要求，其安全標準符合GB15760-2004《金屬切削機床安全防護通用技術條件》的有關規定，其精度標準符合GB/T17421-2000《機床檢驗通則》及GB/T19362.1-2003《龍門銑床檢驗條件》的有關規定。
友情提醒：購買大型龍門加工中心GM1614產品，請拔打公司全國服務熱線：400 9636 818，了解龍門加工中心、龍門加工中心價格、龍門加工中心生產廠家、龍門加工中心使用說明，均可仔細瀏覽本網頁。
廣東省制造業500強、國家高新技術企業-巨高機床，主營：CNC加工中心，高速鉆攻中心，立式加工中心，臥式加工中心，龍門加工中心、數控車床，數控鏜床，龍門加工中心廠家，數控龍門，加工中心,數控機床，具機床集團化產業鏈，知識產權80多項，研發人員80多人，600多名員工，專為客戶提供全套的金屬切削機床技術解決方案。
設備技術描述

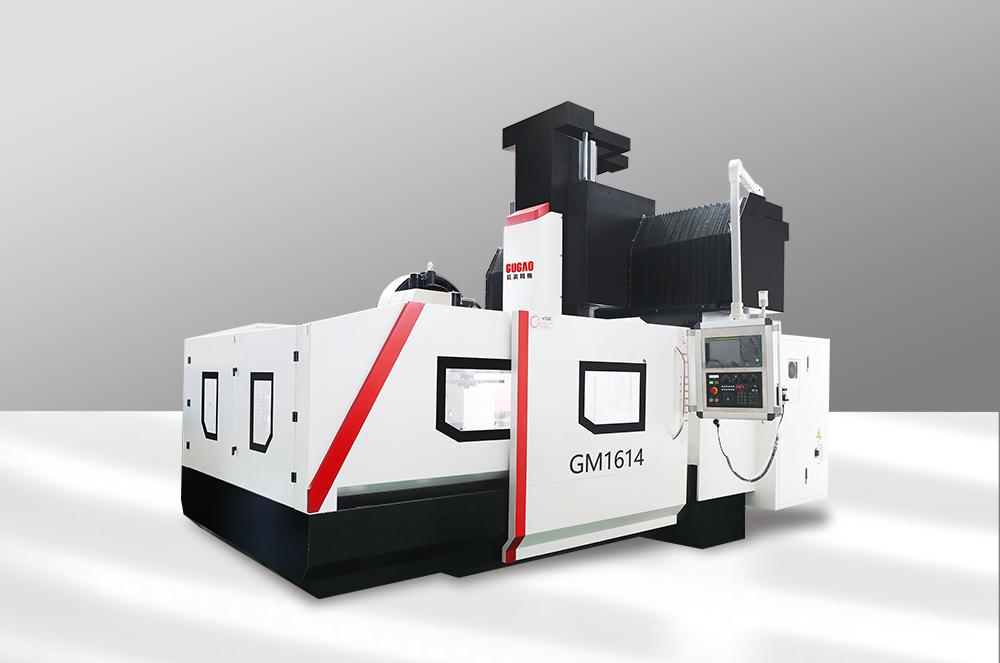

GM1614是一款工作臺移動式龍門加工中心機床，適用于航空航天、造船、發電、軍工、工程機械、機車、機床、紡織機械、印刷機械、模具等行業的各類大型工件的機械加工設備。
該機床的高強度、高剛性化設計和大流量排屑通道的結構，具有高精度、高效率、柔性、環保等特點。其性能指標和精度指標符合相關國家標準。
